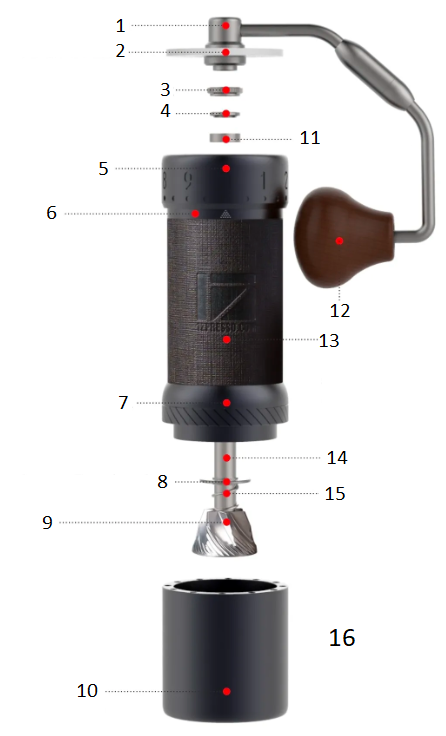

Rozšířené zobrazení

Klika Kryt fazolí Vroubkovaná matice s křídlovou hlavou Horní víko ložiska Kroužek nastavovacího voliče Tělo Jednotka s otřepovým kroužkem Spodní víko ložiska Burr Magnetický záchytný kelímek Horní ložisko Klika Rukojeť Barva produktu se může mírně lišit v důsledku různé verze. Centrální hřídel Jaro Kapacita mletého mleté kávy: 40 g (V závislosti na druhu fazole)

Uživatelské pokyny

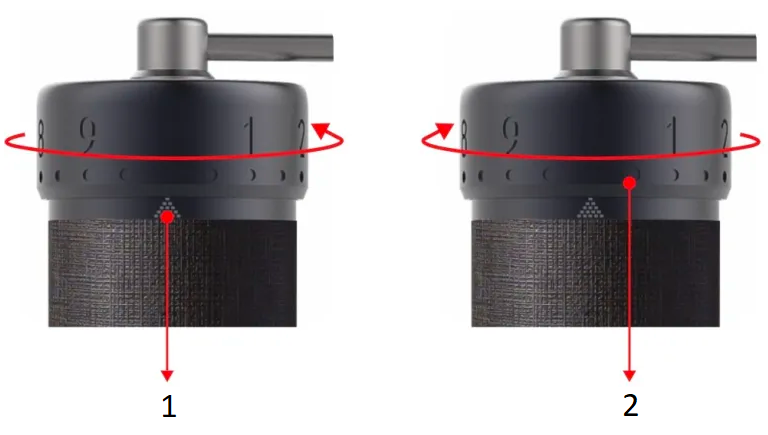

1. Značka stupnice
2. Kroužek nastavovacího voliče

Nastavení mletí

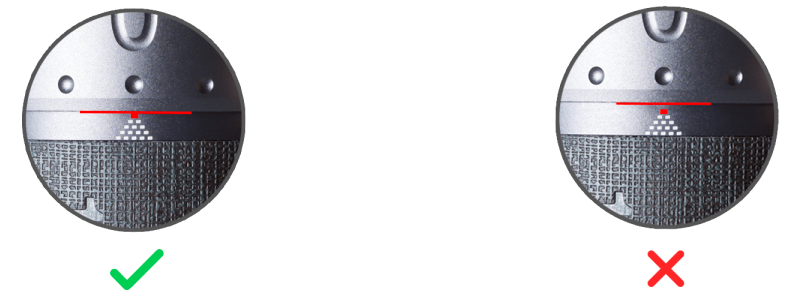

1. Mlýnek je připraven k použití ihned po vybalení z krabice. Otočte nastavovacím kroužkem proti směru hodinových ručiček až do bodu, kdy začíná cítit odpor a klika se nemůže volně otáčet. Číslo 0 bude zarovnáno se značkou na stupnici a spodní okraj nastavovacího kroužku se bude dotýkat první úrovně značky na stupnici.
2. Značka stupnice ve tvaru pyramidy se skládá z několika čtverců, které udávají, kolik otáček máte, a zmenšuje se s hrubším nastavením.
3. Celkem je k dispozici pět otáček. 100 kliknutí v jedné otáčce a každé kliknutí posune frézu o 0,008 mm/8 mikronů.
4. Řiďte se níže uvedenou referenční tabulkou nastavení mletí a otáčením nastavovacího kroužku ve směru hodinových ručiček jej nastavte.
5. Pro lepší úchop připevněte k brusce gumičku.
6. Vložte kávová zrna do zásobníku a otočte rukojetí ve směru hodinových ručiček, abyste zahájili mletí.
7. Po demontáži a opětovném sestavení mlýnku postupujte podle pokynů pro kalibraci mlýnku.

Demontáž

Varování: Nepovolujte jednotku s mlecím kroužkem před krokem 3.

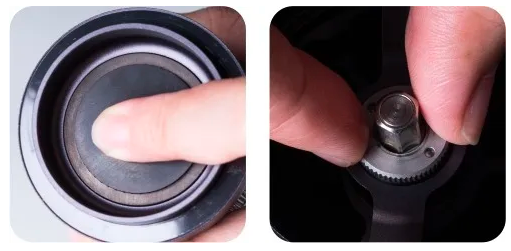

Otočte nastavovací kroužek ve směru hodinových ručiček přibližně o dvě otáčky a odstraňte vroubkovanou křídlovou matici proti směru hodinových ručiček a zároveň stiskněte mlecí nástroj.

Demontujte horní víko ložiska a horní ložisko.

Odstraňte otřep a centrální hřídel, pružinu a spodní víko ložiska.

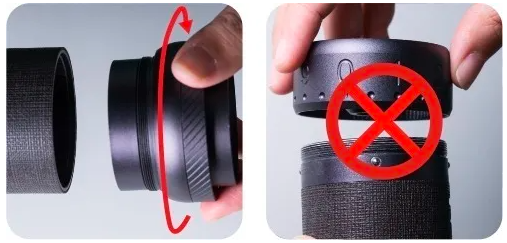

Otočte jednotku s mlecím kroužkem dopředu (obrácený závit). Demontáž nastavovacího kroužku se nedoporučuje. Nečistěte mlýnek vodou. Doporučuje se čištění kartáčem a ofukovačem.

Montáž a kalibrace

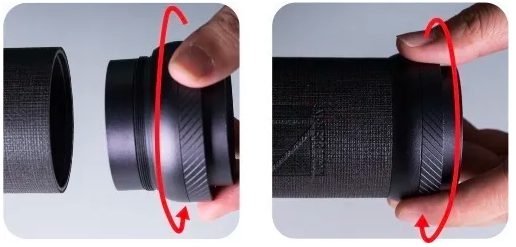

Otočte jednotku s mlecím kroužkem dozadu (obratné závity) do nejtěsnější polohy.

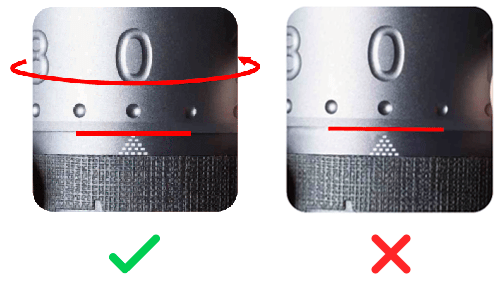

Zarovnejte číslo 0 se značkou na stupnici a spodní částí okraj nastavovacího kroužku se dotýká první úroveň značky stupnice.

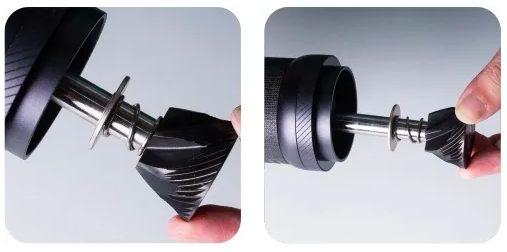

Vraťte komponenty zpět na správné místo sekvence: spodní víko ložiska (zvednuté (okrajová strana směřující nahoru), pružina, hřídel a otřep.

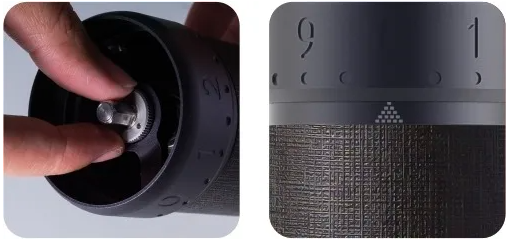

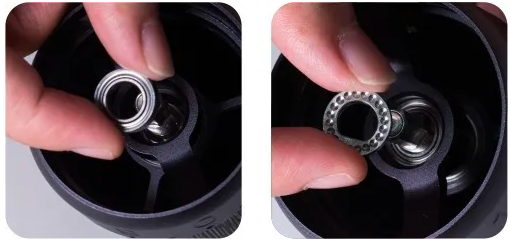

Nasaďte horní ložisko zpět shora. Zatímco stisknete mlecí nástroj zespodu, Nasaďte zpět horní víko ložiska. Strana s konkávní tečky směřují nahoru a tvar písmene U otvor správně zapadá do hřídele.

Utažením vroubkované křídlové matice proveďte kalibraci mlýnek a zároveň stiskněte mlecí kotouč zespodu. Poznámka: Celkem se jedná o čtyři a půl rotace počítáno od počátečního bodu. Výchozí bod může se může lišit v rozmezí ±10 kliknutí v závislosti na síle utažení matice a číselník.

Varování

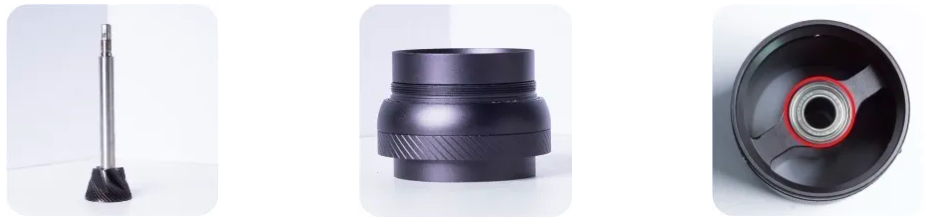

Nepokoušejte se dále rozebírat ani odstraňovat následující součásti:

1. Centrální hřídel a otřep
2. Jednotka s otřepovým kroužkem
3. Ložiska

Skládací rukojeť

Varování: Rukojeť nebude kryta zárukou, pokud je jakákoli její část rozebrána.

Jak složit?

Držte kliku blízko dřevěného knoflík a zatlačte jej dovnitř.

Otočte rukojeť ve směru hodinových ručiček až na doraz pro složení.

Jak se rozvinout?

Držte kliku blízko dřevěného knoflík a zatlačte jej dovnitř.

Otočte rukojetí proti směru hodinových ručiček úplně způsob, jak se rozvinout.

Opatření

• Mlýnek nečistěte a neomyjte vodou.
• Neotírejte mlýnek jinými rozpouštědly než vodou a alkoholem.
• Pro prodloužení životnosti jej uchovávejte v suchém prostředí.
• Řiďte se pokyny pro opětovnou montáž a ujistěte se, že jste komponenty umístili do správných pozic.
• Z bezpečnostních důvodů uchovávejte mlýnek mimo dosah dětí.

Záruka a způsob používání výrobku

Na produkty je poskytována standardní zákonem určená záruční doba. Tato záruka je nepřenosná a není možná kompenzace ve finanční hotovosti. Záruka se nevztahuje na produkty, které byly použity jinak, než je určeno v tomto návodu k použití.

Záruka se rovněž nevztahuje na:

• Poškození vyplývající z nevhodného používání, zanedbání péče nebo jakéhokoli jiného použití pro účely, které nejsou uvedeny v této příručce.
• Poškození vnějšího vzhledu, poškození způsobená korozí nebo postupným opotřebením.

Jakékoli zásahy nebo opravy nepovolanými osobami mají za následek zrušení záruky produktu.

Prodejce a dovozce: NajTrade s.r.o., Húskova 31, 04023 Košice, IČ: 50590502.
